執行標準：

使用范圍：DN40-DN600
PN 10 - PN 16 - ANSI 150
法蘭標準：PN 10 - PN 16 - ANSI 150 DN 40 至 DN 300.
PN 10 DN350-DN600
結構長度符合EN 558-1 20系列標準
閥門頭符合ISO 5211:2003標準
泄漏等級符合EN 12266-1 A級
工作溫度：
乙丙橡膠EPDM-40°C至+170°C （極限）
乙丙橡膠EPDM-40°C至+135°C （工作）
丁晴橡膠NBR-10°C至+80°C
氟橡膠FKM-10°C至+190°C
聚四氟乙烯PTFE-10°C +150°C
法蘭工作壓力：
DN40至DN300 PN16bar
DN350至DN600 PN10bar

可選工作溫度：
硅膠SILICONE -50°C至+200°C
氯磺化聚乙烯HYPALON -20°C至+120°C
其他應用，請與我們技術部門聯系。

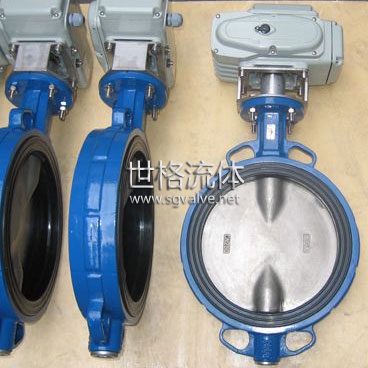

骨架式襯套密封，骨架支撐堅固而不變形，易于安裝、更換
PTFE軸襯套與閥板完美結合，以減少摩擦
碟片邊緣經過機械加工和拋光處理，密封性能更好、磨損更低、開閉阻力更小兩段式閥軸，Kv值更好，軸與閥板無任何緊固件，避免破壞和腐蝕的風險
三級密封，三個O型環分別在骨架式密封圈的上下端口、密封圈與下段軸連接處形成三級密封，有效提高密封性能

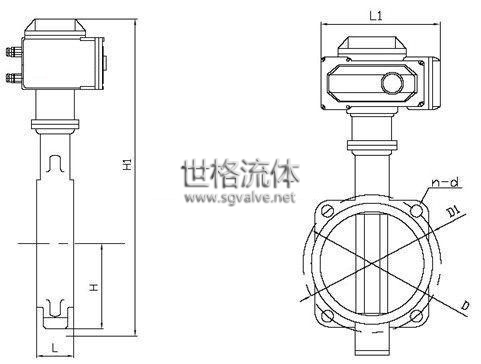

【閥門結構圖】：



【產品零部件材料】：

零件名稱	材料
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、特殊材料
蝶板	球墨鑄鐵、鑄鋼、不銹鋼、合金鋼
閥軸	2Cr13、不銹鋼
密封圈	各種橡膠、聚四氟乙烯
填料	O型圈、柔性石墨

【產品外形及連接尺寸】：

DN	L	H	H1	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
