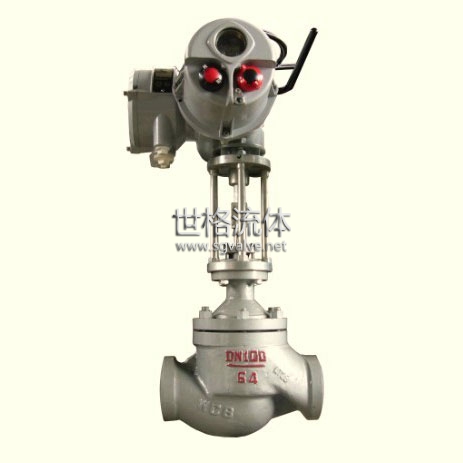

KZDLM智能型電動套筒調節閥

口徑：
特點：

產品特性
規格參數
常見問題

ZDLP、ZDLM型電子式電動單座、套筒調節閥、接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油輕紡、制藥、造紙等工業部門的生產自動化控制。本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。

電動調節閥主要零件材料

閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥　　　芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填　　　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
墊　　　片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
本產品性能指標貫徹GB/T4213—92。

主要技術參數

公稱通徑DN （mm）		20				25	32	40	50	65	80	100	125	150	200	250	300
		10	12	15	20
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm		10				16		25		40			60			100
公稱壓力PN（MPa）		1.6、4.0、6.4
固有流量特性		直線、等百分比
固有可調比R		50：1
允許泄漏量	單座	硬密封：Ⅳ級、軟密封：Ⅵ級
	套筒	密封：Ⅱ級、軟密封：Ⅵ級
工作溫度t（℃）		-20～200、-40～250、-40～450、-60～450
信號范圍（mA.DC)		0～10、4～20
電源電壓		220V、50Hz
作用方式		故障時：全關、全開、自鎖位

訂貨須知

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數

7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
