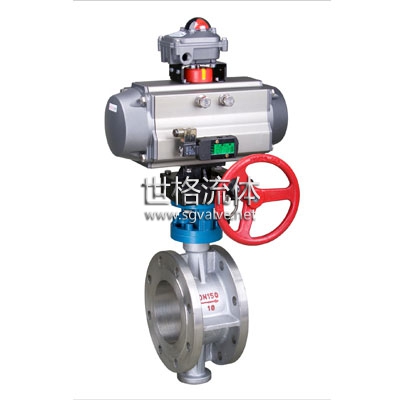

D641F型氣動法蘭蝶閥

口徑：
特點：

軟密封蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、；治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

產品特性
規格參數
常見問題

D641F型氣動法蘭蝶閥用途及特點：
軟密封蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、；治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D641X型氣動法蘭軟密封蝶閥其主要特點為：
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

D641H型氣動法蘭硬密封蝶閥采用標準 :
設計標準： GB/T12238-1989；
              lS0 10631-1994或BS EN593-1998
法蘭連接尺寸：GB/T17241．6-1998：
              IS0 7005-2或BSEN 1092-2002
結構長度 : GB/T1 2221-1989：
              lS0 5752-1988或BS EN558-1
壓力試驗： GB/T13927-1 992；JB/T9092-1999；
              lS0 5028-1993或BS 6755-l-1986

D641F型氣動蝶閥主要技術參數

公稱通徑	DNmm	50～2000
公稱壓力	PNMPa	0.6	1.O	1.6
試驗壓力 PsMPa	強度試驗	0.9	1.5	2.4
試驗壓力 PsMPa	密封試驗	O.66	1.1	1.76
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸輪傳動、氣傳動、電傳動

D641F型氣動蝶閥主要零件的材料

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟乙烯
閥桿	2Cr13、不銹鋼
填料	0型圈、柔性石墨

蝶閥密封材料

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

法蘭蝶閥外形尺寸、連接尺寸

公稱通徑 DN(mm)	尺寸 (mm)
	L	1.0MPa			1.6MPa
	L	D	D1	Z-Φd	D	D1	Z-Φd
50	108	165	125	4-18	165	125	4-18
65	112	185	145	4-18	185	145	4-18
80	114	200	160	8-18	200	160	8-18
100	127	220	180	8-18	220	180	8-18
125	140	250	210	8-18	250	210	8-18
150	140	285	240	8-22	285	240	8-22
200	152	340	295	8-22	340	295	12-22
250	165	395	350	12-22	405	355	12-26
300	178	445	400	12-22	460	410	12-26
350	190	505	460	16-22	520	470	16-26
400	216	565	515	16-26	580	525	16-30
450	222	615	565	20-26	640	585	20-30
500	229	670	620	20-26	710	650	20-33
600	267	780	725	20-30	840	770	20-36
700	292	895	840	24-30	910	840	24-36
800	318	1015	950	24-33	1025	950	24-39
