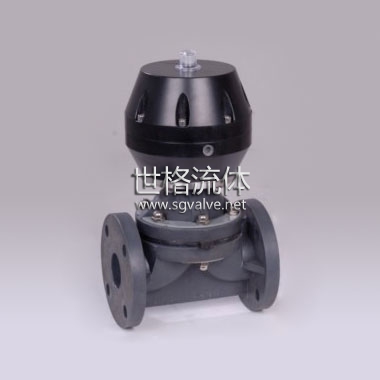

UPVC氣動隔膜閥 G641F-6U

口徑：
特點：

活塞型化工專用隔膜閥是我公司新研發的可與國際上同類先進產品相媲美的化工專用隔膜閥。該系列產品的特點是1、無填料函，節流元件為彈性隔膜，可以做到關閉時無內外漏，適用于不允許污染及危險禁區場合。2、流路平滑，流阻小，具有很大的流通能力，適用于高濃度及帶有纖維介質懸浮液中。

產品特性
規格參數
常見問題

一、特點及用途

活塞型化工專用隔膜閥是我公司新研發的可與國際上同類先進產品相媲美的化工專用隔膜閥。該系列產品的特點是

1、無填料函，節流元件為彈性隔膜，可以做到關閉時無內外漏，適用于不允許污染及危險禁區場合。

2、流路平滑，流阻小，具有很大的流通能力，適用于高濃度及帶有纖維介質懸浮液中。

3、鋁合金壓鑄的外殼、活塞型的設計結構使其外表更精美、體積小、重量輕、輸出力大。。

4、偏氟塑料PVDF的閥體和聚四氟乙烯的隔膜使其耐腐蝕性能更強、工作壽命更長，適用于酸堿、腐蝕性介質。

5、符合日本JIS標準，與進口產品可以完全互換?；谝陨咸攸c(diǎn)，該產品廣泛應用于石油、化工、電站、醫藥、衛生、生物工程、輕工與食品等工業部門。

隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的唯一部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性。多種結構形式及控制形式，可適用于多種的流體控制需要。

空氣驅動	壓縮空氣 5-8bar
公稱通經	15-200mm
公稱壓力	1.0Mpa
使用溫度	-10℃～80℃
連接方式	法蘭
閥體材質	UPVC
膜片材質	PTFE、EPDM
適用介質	各種水處理
執行器	鋁合金
安裝方向	任意角度
可選附件	限位開關、定位器、電磁閥、減壓閥

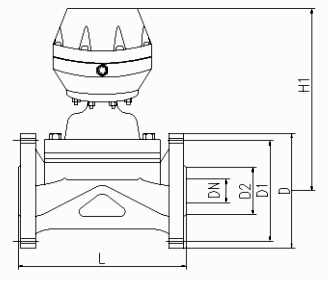

公稱通徑 (DN)	H1 (高)	外形尺寸
公稱通徑 (DN)	H1 (高)	D1 ( 法蘭外徑)	D (法蘭螺孔中徑)	L (閥體長度)	n （法蘭螺孔數量）	C （螺孔大?。?/p>	B (法蘭厚度)
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35
