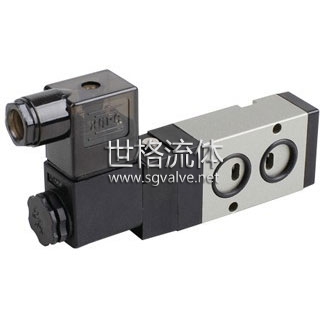

單控namur電磁閥

口徑：
特點：

V45K2、V45C2系列電磁閥用于氣動閥門“開啟”或“關閉”的電控操作。符合NAMUR連接標準，直接安裝在氣動執行器側面，無需管子連接。根據儀表控制系統需要選擇單電控或雙電控。二位五通電磁閥配雙作用式執行器，二位三通電磁閥配單作用式執行器。

產品特性
規格參數
常見問題

電磁換向閥—概述

V45K2、V45C2系列電磁閥用于氣動閥門“開啟”或“關閉”的電控操作。符合NAMUR連接標準，直接安裝在氣動執行器側面，無需管子連接。根據儀表控制系統需要選擇單電控或雙電控。二位五通電磁閥配雙作用式執行器，二位三通電磁閥配單作用式執行器。同時該產品有基本型(IP67)和防爆型，防爆級別為ExdⅡBT4，其防爆級別適用于工廠的易爆環境場所。也可根據需要選擇適合的電壓。

電磁換向閥—技術參數
結構形式：動作方式：復位方式：接口：環境溫度：介質溫度：材質：安裝：	滑動電磁鐵或手動操作，按下并旋轉手動操作鈕可實現手動狀態鎖定。氣動彈簧復位、機械彈簧復位、電磁鐵操作復位。 ISO228/1標準G1/4 -20℃～+60℃（防爆型-15℃～+50℃） -20℃～+80℃（防爆型-15℃～+50℃）閥體和內部零件：陽極電鍍鋁合金、銅。加固端蓋：塑料。密封圈：丁苯橡膠(NBR)和聚亞安酯(AU)。符合NAMUR標準和VDI/VDE3845的雙孔。

電氣數據
標準電壓：特殊電壓：電壓偏差：功耗：工作方式：防護等級：電氣連接：	24VDC,24VAC50Hz,110VAC50Hz,220VAC50Hz 6V～110VDC,12V～254VAC,50或60Hz ±10%標準和防爆(ExdⅡBT4)線圈標準線圈：AC啟動功率6VA，穩定功率 4.3VA( 熱態)DC2.6W(熱態)，3W(冷態) 100%ED(DB),連續操作。 IP65帶符合DIN40050的正確安裝連接器 Pg9連接器

氣路裝置

功能：
介質：

額定流量：

公稱通徑：
換向時間：
特殊裝備：

2位3通NC(V45C2)，2位5通(V45K2)
經過過濾(50微米)、潤滑的或非潤滑的壓縮空氣，
而且干燥露點到-20℃。
V45K2型：QNn=1060N1/min，
V45C2型：1-2QNn-1060N1/min，2-3QNn=1060N1/min
DN7mm
大約40毫秒
防爆線圈EExmT6
